Thư viện module điều khiển động cơ L298 cho Proteus

- L298 là một module tích hợp nguyên khối gồm 2 mạch cầu H bên trong. Với điện áp làm tăng công suất đầu ra từ 5V – 47V , dòng lên đến 4A, L298 rất thích hợp trong những ứng dụng công suất nhỏ như động cơ DC loại vừa …

- Trong hướng dẫn này mình sẽ hướng dẫn cách thêm thư viện module điều khiển động cơ L298 vào Proteus. Thư viện được thiết kế bởi theengineeringprojects.

- Đầu tiên, hãy tải xuống Thư viện trình điều khiển động cơ L298 cho Proteus bằng cách nhấp vào nút bên dưới:

------------------------------

------------------------------

- Ở đây chúng tôi không quảng cáo tìm pass rườm rà như bọn kia, các bạn chỉ việc chờ 15s trước khi link tải hiện ra và download, thời gian chờ nhằm mục đích giữ thời gian truy cập để duy truỳ web.

- Sau khi tải về và giải nén bạn sẽ có hai file có tên như bên dưới:

• L298MotorDriverTEP.LIB
• L298MotorDriverTEP.IDX

- Đặt các tệp này vào thư mục Thư viện của phần mềm Proteus của bạn bằng cách giải nén thư mục chứa các tệp này và đặt chúng trong thư mục LIBRARY theo đường dẫn sau: C:\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY với win 32 bit hoặc C:\ProgramData(x86)\Labcenter Electronics\Proteus 8  Professional\LIBRARY với win 64 bit.

- Bây giờ hãy mở phần mềm Proteus của bạn, nếu bạn đã mở rồi thì hãy khởi động lại phần mềm Proteus của bạn.

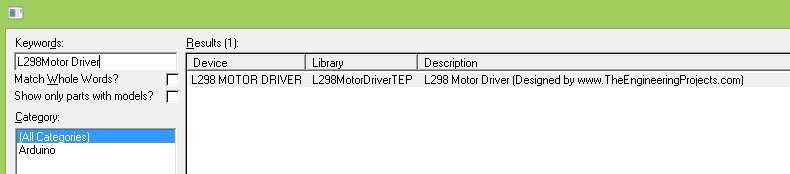

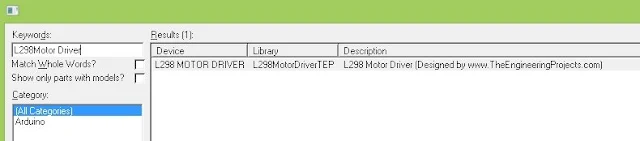

- Tiếp đến trong danh sách thư viện, hãy tìm kiếm L298 và bạn sẽ thấy được L298 Motor Driver:

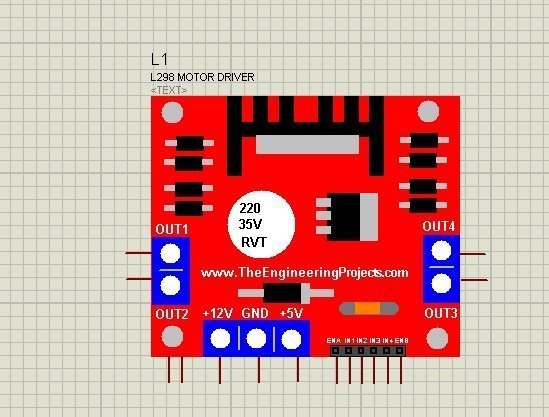

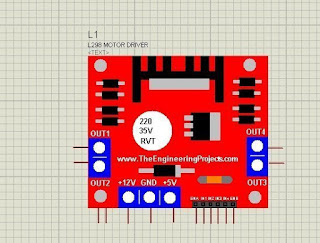

- Hãy đặt nó vào vùng làm việc Proteus của bạn và nó sẽ trông giống như thể hiện trong hình bên dưới:

- Sử dụng L298 Motor Driver, bạn có thể dễ dàng điều khiển hai Động cơ DC và nó hoạt động giống hệt như mô-đun L298 phần cứng.
- Nó có hai chân đầu ra ở bên trái và 2 ở bên phải, trong khi các chân đầu vào được hiển thị ở góc dưới cùng bên phải.
- Mô phỏng module điều khiển động cơ L298 này trong Proteus.

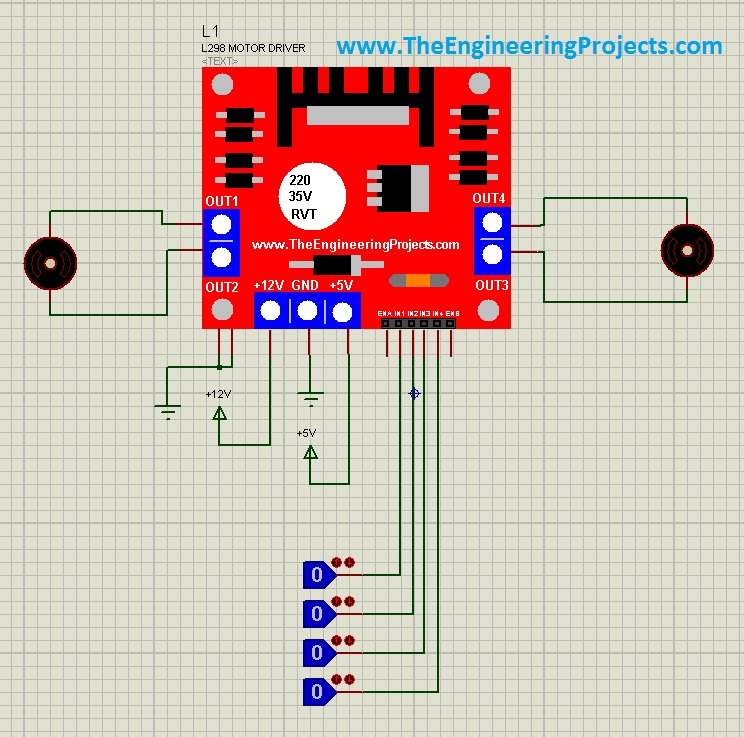

- Trước hết thiết kế một mạch đơn giản như trong hình dưới đây:

- Gắn một Động cơ DC tại OUT1 và OUT2 trong khi Động cơ DC thứ hai tại OUT3 và OUT4.

- Các Trạng thái Logic ở cả bốn đầu vào và bạn cũng có thể cung cấp đầu vào bằng bất kỳ bộ vi điều khiển nào như Arduino hoặc Vi điều khiển PIC.

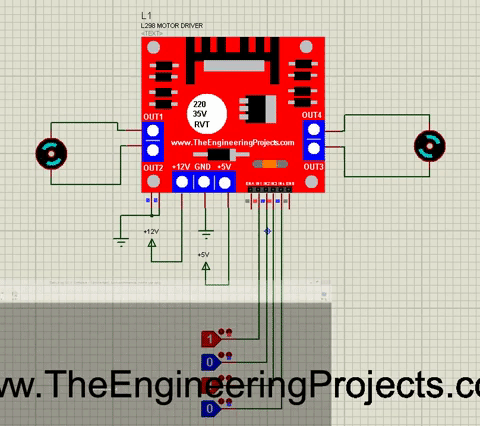

- Bây giờ hãy chạy mô phỏng nếu không lỗi thì bạn sẽ nhận được kết quả như trong hình bên dưới:

- Đó là tất cả những gì về Module khiển động cơ L298 trong Proteus và hy vọng các bạn sẽ không gặp bất kỳ vấn đề nào khi mô phỏng nó trong Proteus.
