Share mạch đồ án Timer (MCU) hiển thị led 7 đoạn

Mạch Timer

Mạch Timer dùng vi điều khiển hiển thị lên 3 led 7 đoạn

- Thời gian giới hạn là 16 phút ( vì 3 led 7 đoạn tương ứng 999s = 16 phút

- Sử dụng chịp Atmega16, code trên phần mềm Codevision 3.12

Nhấn vào đây để xem hình ảnh rõ hơn

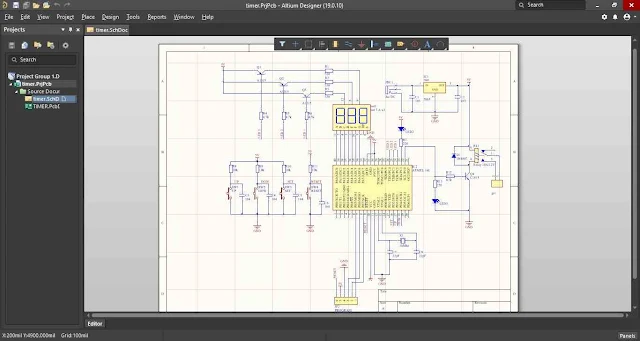

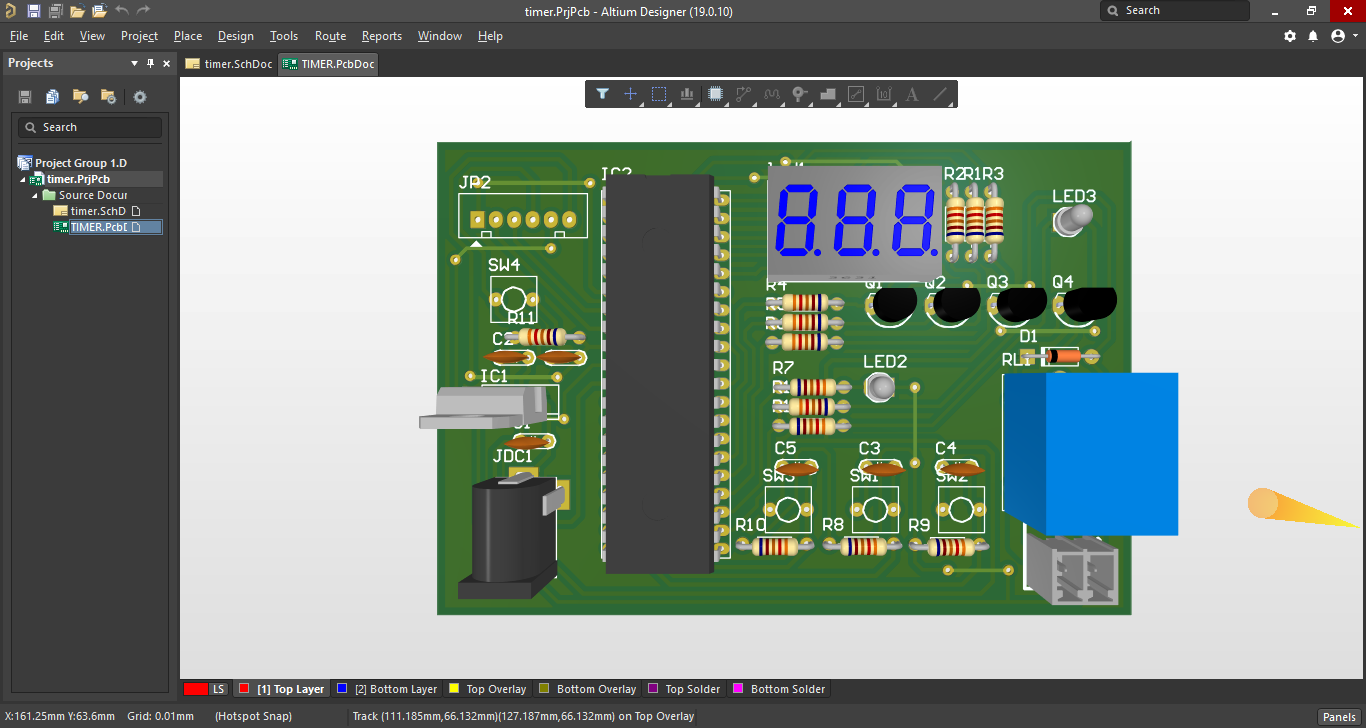

- Sơ đồ nguyên lý và layout  được thiết kế trên phần mềm Altium. Các bạn vui lòng sử dụng phần mềm đó mở file để xem rõ hơn

- Cài đặt giá trị setup bằng nút nhấn.

- Timer được lưu giá trị vào eeprom, khi mất điên hệ thống tự động lưu lạ giá trị

- Các bạn sinh viên có thể dowload file sau về tham khảo và đăng kí làm đồ án.

- Chúc các bạn Thành Công.

----------------------------------------------------

----------------------------------------------------
